Система дозирования, СДАн-60

Автоматизация процессов
Цена подлежит уточнению

Заказать оборудование

8-922-758-00-88
info@z-b-t.ru

  • Тип дозатора весовой
  • Полный объем бункера, м3 0,625
  • Объем загружаемого цемента, м3 0,247
  • Объем загружаемого песка, м3 0,125
  • Наибольший предел дозирования, кг 1000
  • Наименьший предел дозирования, кг 10
  • Тип продукта сыпучий
  • Размер частицы продукта не более, мм 10
  • Влажность продукта, %, не более 3
  • Температура продукта, 0С +5…+45
  • Точность дозирования, % ±1
  • Номинальное напряжение питания электродвигателя перемещения весового бункера, В 380
  • Максимальная коммутируемая мощность электродвигателя перемещения весового бункера, кВт 1,5
  • Наличие реверса электродвигателя перемещения весового бункера да
  • Габаритные размеры в рабочем положении, мм:
  • - длина 1480
  • - ширина 1380
  • - высота 3260
Комплект поставки
  • Система дозирования СДАн-60 1
  • Паспорт 1
  • Руководство по эксплуатации 1

Особенности

Монобункер

Стационарная система дозирования

Автоматическая подача компонентов

Автоматическое взвешивание

Доза взвешивания до 1000 кг

В конструктиве 3 тензодатчика

Точная дозация — погрешность не более ±1%

Подходит для дозации любых типов инертных

Производительность -6 м3/час

Минимальный ручной труд, обслуживает 1 человек




Описание

Система автоматического дозирования (СДАн-60) - устройство со стационарным бункером, автоматической подачей и взвешиванием компонентов. Дозация компонентов осуществляется на один замес.

В состав системы входят два основных узла:
- рама с бункером;
- весовой терминал.

Минимальная высота помещения – 5 м. Место установки системы дозирования должно быть оборудовано сетью трехфазного тока с заземленной нейтралью.

СДАт-60 представляет собой раму с установленным на ней стационарным бункером (дозатором) для кремнеземистого компонента и вяжущего. Датчики тензометрические обеспечивают взвешивание компонентов, а также являются элементами крепежа бункера к раме. Высыпание компонентов в смеситель осуществляется поворотным затвором с помощью вала затвора.

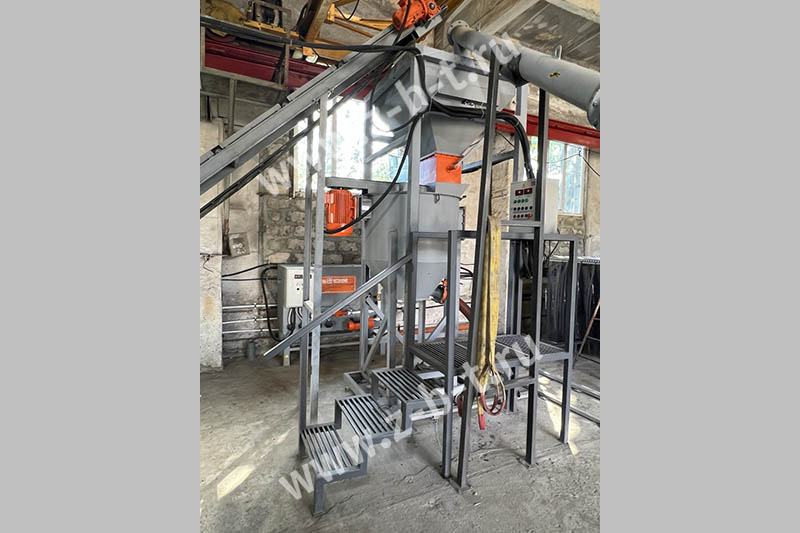

В зависимости от планировочных решений пульт управления СДАт-60 устанавливается либо на раму системы дозирования, либо на стену.

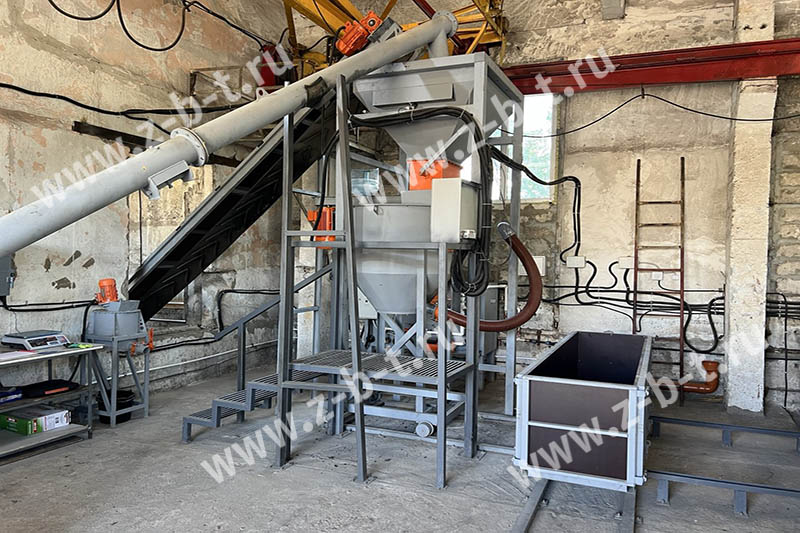

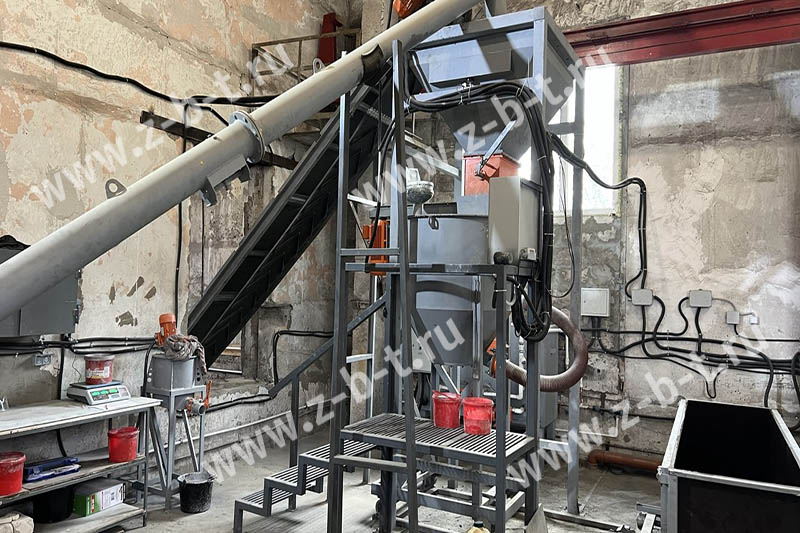

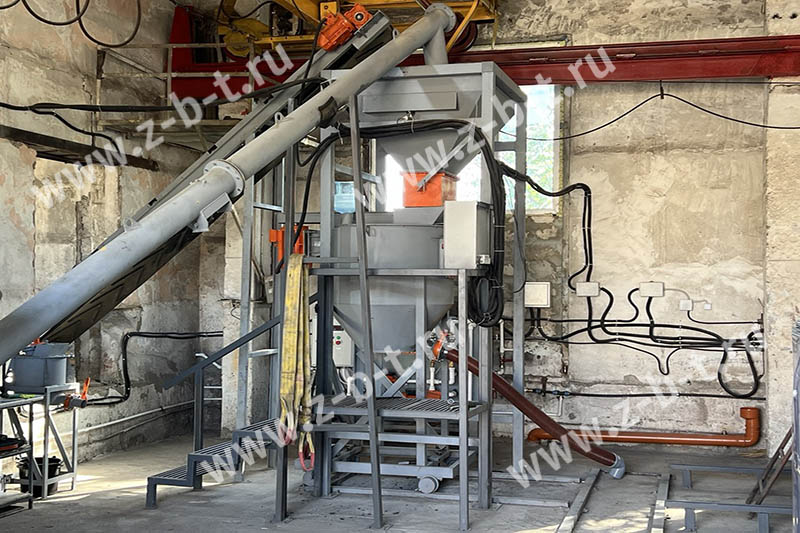

Загрузка компонентов в систему дозирования производиться транспортерами, вяжущего – шнековым, кремнеземистого наполнителя – ленточным. Управление загрузкой осуществляется с пульта управления СДАт-60.
